受檢單位：沈陽水務集團有限公司八水廠


設備名稱：水泵機組


檢測類型：振動


檢測日期：2017.09.20

檢測單位：北京時代龍城科技有限責任公司

???????????????? yarjuo.cn

??????????????? 400-6616-001

振動檢測故障診斷報告

一、企業信息

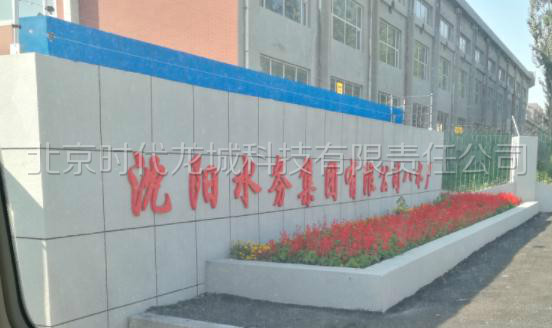

企業名稱：	企業簡介
	沈陽市自來水總公司八水廠

二、設備信息

設備名稱：水泵機組 設備類型：水泵 設備編號： 20170920

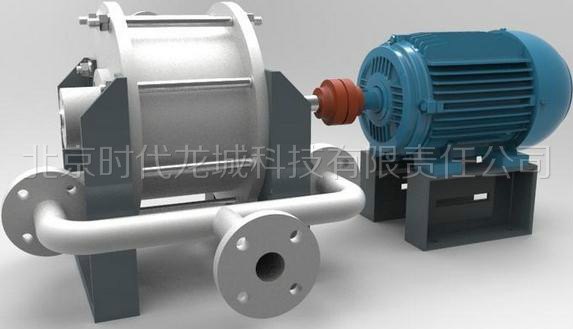

設備圖片：

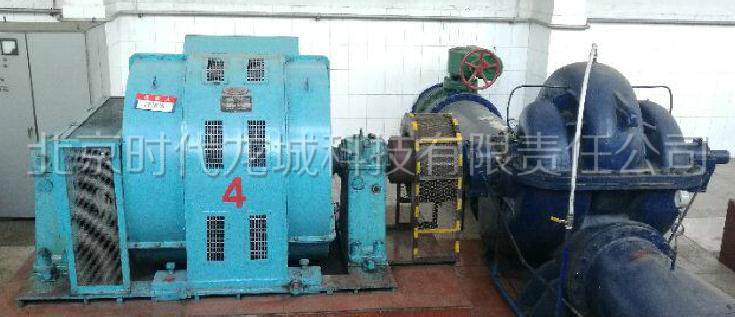

實物圖

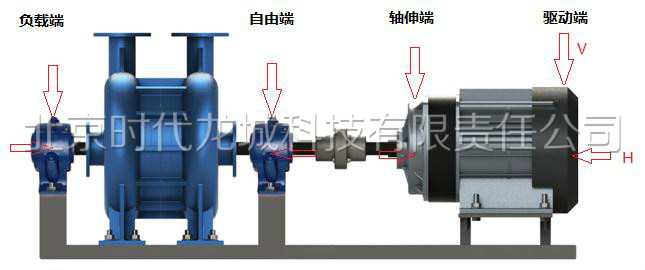

測點布置：

共檢查八個測點

電機驅動端 H

電機 驅動端V

電機 軸伸端H

電機軸伸端 V

電機自由端 H

電機自由端 V

電機負載端 H

電機負載端 V

H: 水平

V: 垂直

三、振動檢測故障診斷報告

1. 機組

設備編號	4#水泵	項目單位	沈陽水務八水廠
機組類型	水泵	采集日期	2017.09.20
電機型號	YB560-8	額定轉速	740RPM

2. 運行狀態

電機	泵
良好	良好

2.1電機部分（設備編號：YB560-8）

l 電機總體振動在良好范圍內，整機狀態良好。

l 電機兩端測點時域波形無顯著沖擊特征，頻譜高頻段未見軸承故障特征，表明電機兩端軸承狀態良好。

l 電機與減速箱對中狀態良好，聯軸器無異常特征。

2.2 泵部分

l 泵整機振動處于良好范圍內，整機狀態良好。

l 泵兩端測點時域波形無顯著沖擊特征，頻譜高頻段未見軸瓦摩擦特征，表明兩端滑動軸承狀態良好。

l 未見明顯流體（水）振動頻譜特征或分頻能量很小，固泵葉輪狀態良好。

根據數據可判定：

設備部件名稱	狀態
電機轉子	轉子動平衡良好
電機軸承	良好
水泵葉輪	轉子動平衡良好
水泵軸承	良好
電機基礎	良好（沒有松動現象）
水泵葉輪基礎	良好（沒有松動現象）
聯軸器	對中良好
管道剛性	良好

四、詳細分析

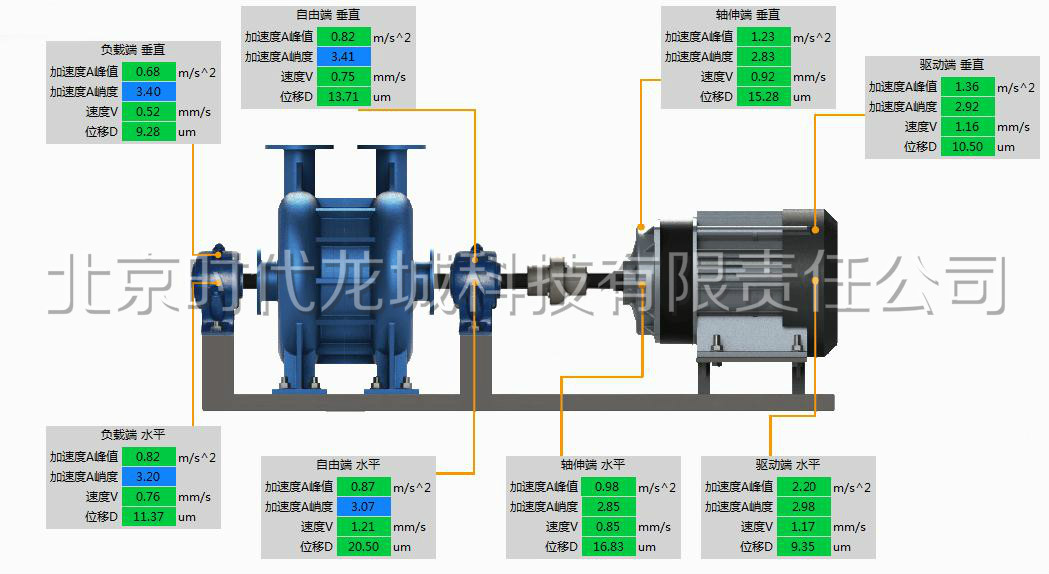

總貌圖：

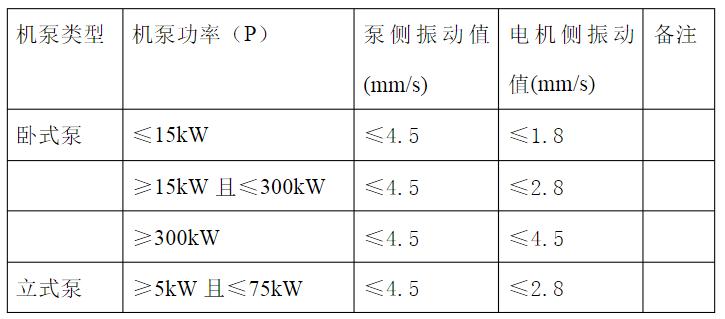

判定標準：

現場實際測量中，一般根據測量振動位移、振動速度和振動加速度等參量進行檢測生產實際中，絕大多數設備故障識別振動信號適用于振動速度，因為振幅對低頻振動敏感，振動加速度參量對高頻敏感，而速度參量對頻率的敏感程度則是介于位移和加速度二參量之間。在進行低頻故障及低速設備的監測和診斷時，應選取位移參數量故多釆用壓電式加速度傳感器；在進行高頻、高速類設備的診斷時，應選擇加速度參量。而進行寬頻帶內設備的總體監測時，選取速度參量較為真實可靠。對設備從振幅、速度、加速度全方位監測比較，以期得到較為準確的結論。

故分別采集水泵機組測點驅動端、軸伸端、自由端、負載端水平垂直方向（a、v、d）三種數據類型

分析頻率1000 采樣點數2048

詳細數據如下表：

數據類 型 測點	電機驅動端H	電機 驅動端V	電機 軸伸端H	電機軸伸端V	電機自由端H	電機自由端V	電機負載端H	電機負載端V	峭度指標
加速度a （m/s2）	2.20	1.36	0.98	1.23	0.87	0.82	0.82	0.68	2.92~3.5
速 度v （mm/s）	1.17	1.16	0.85	0.92	1.21	0.75	0.76	0.52
位 移d （μm）	9.35	10.50	16.83	15.28	20.50	13.71	11.37	9.28
振動狀態	良好	良好	良好	良好	良好	良好	良好	良好

根據旋轉機械振動診斷國際標準ISO-10816振動烈度小于2.8mm/s 位移小于28μm振動均在良好限值以下，故此泵整機狀態良好。

驅動端H加速度

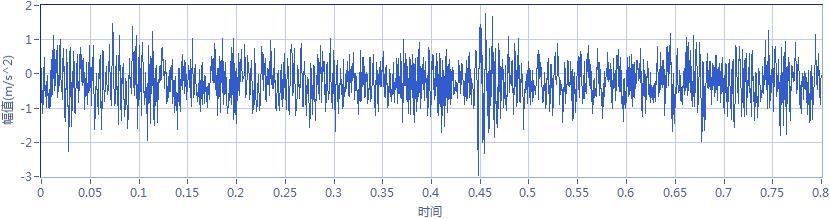

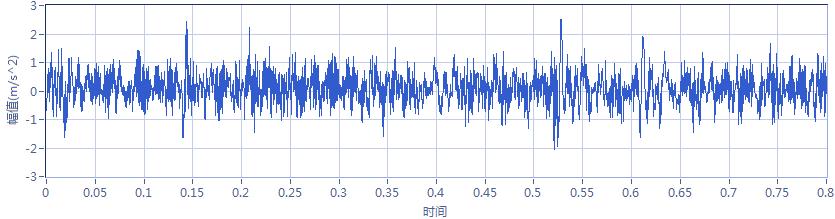

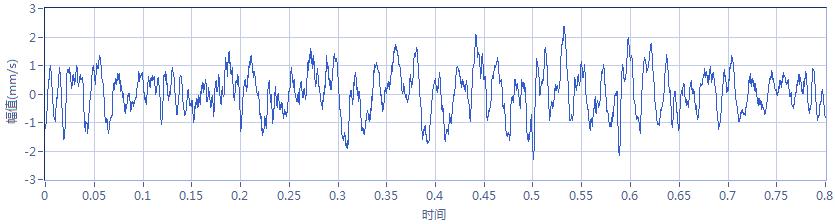

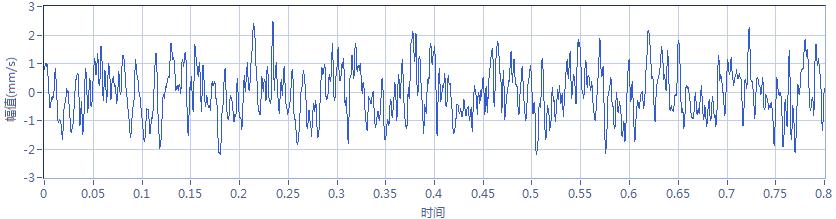

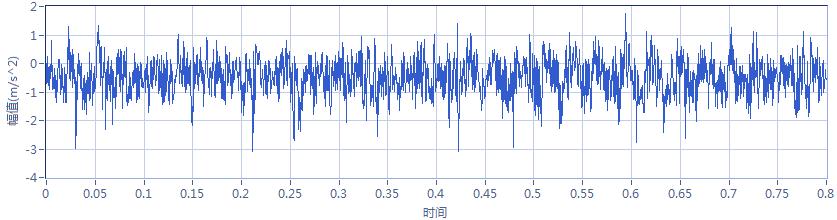

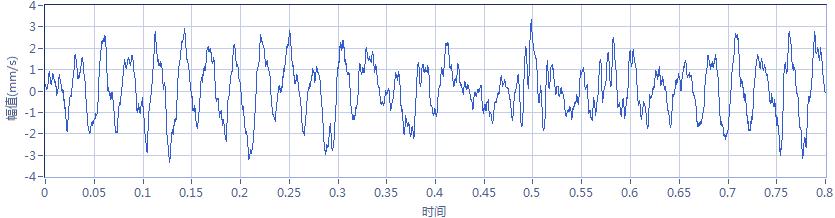

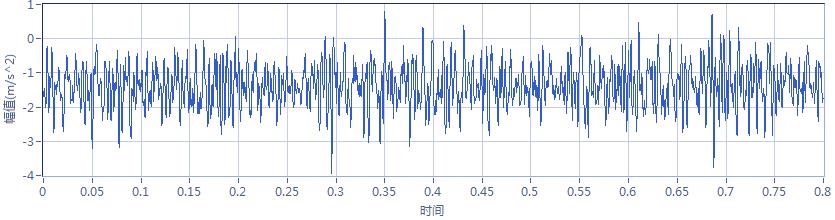

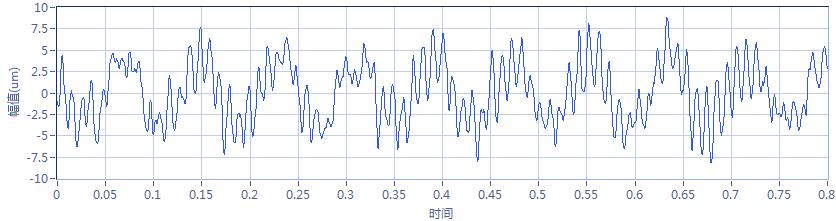

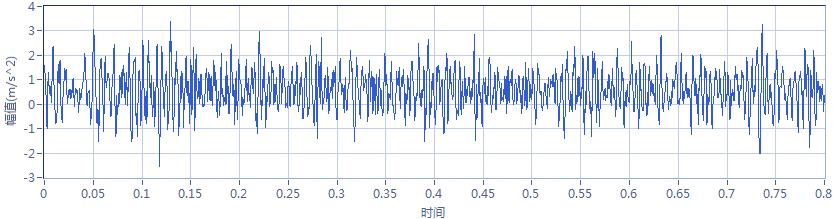

時域波形

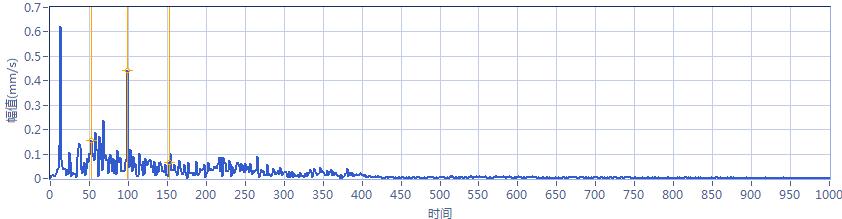

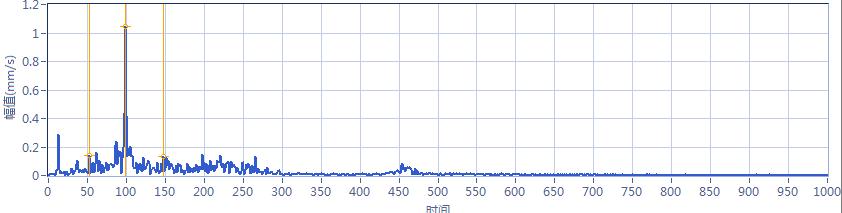

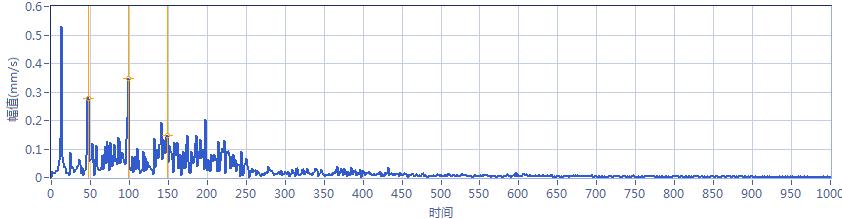

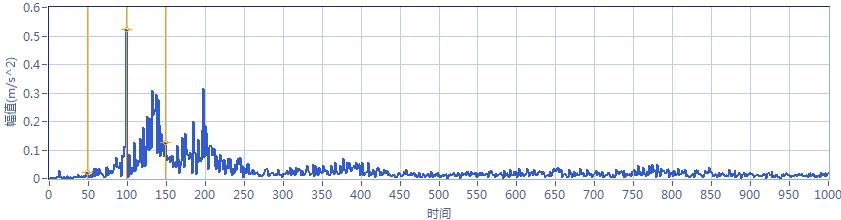

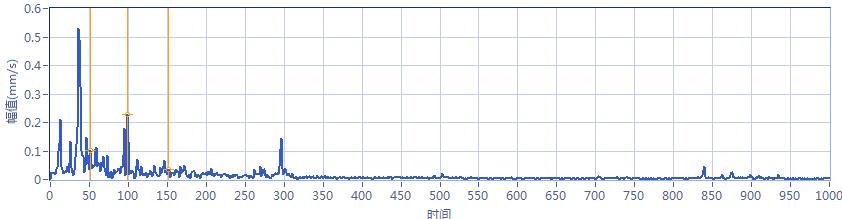

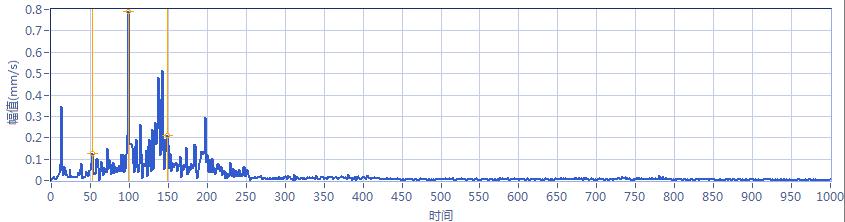

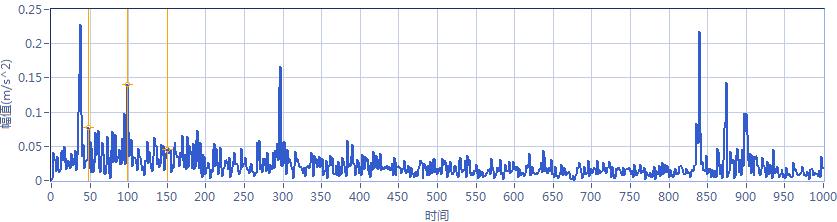

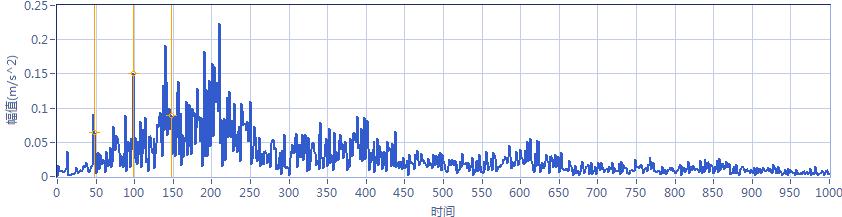

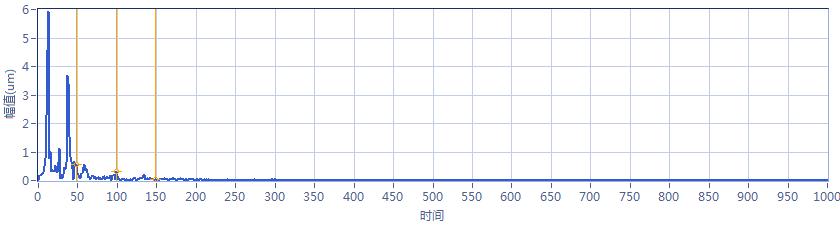

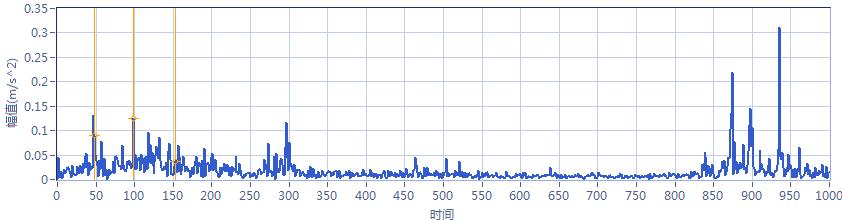

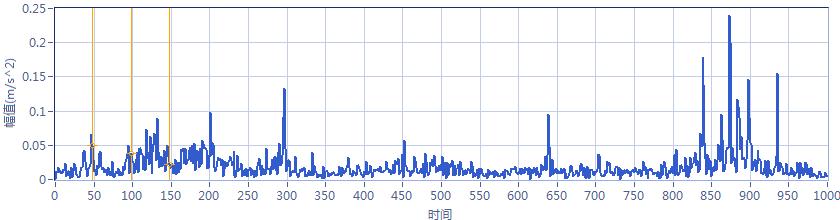

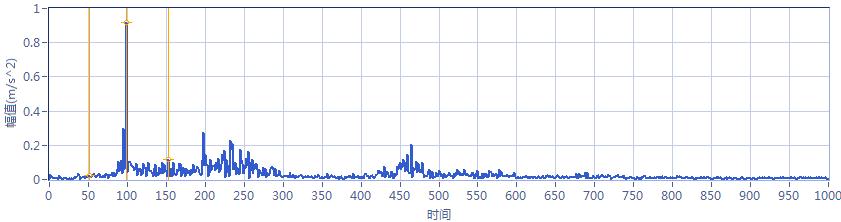

頻域波形

電機驅動端H速度

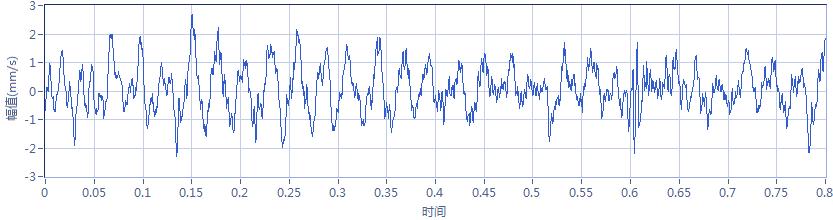

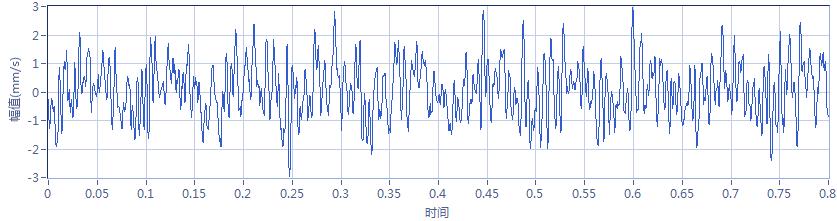

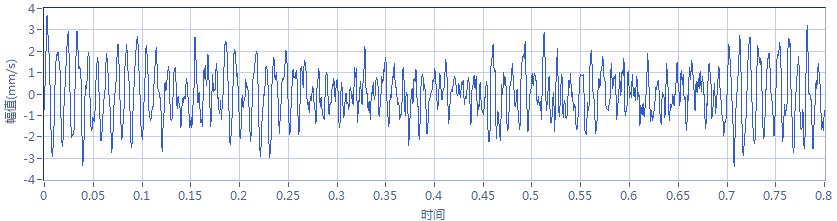

時域波形

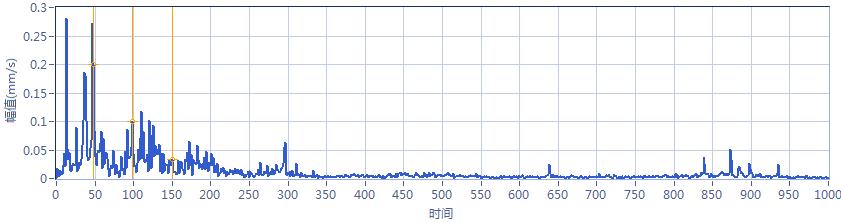

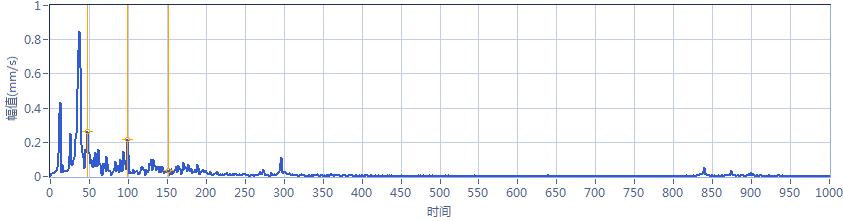

頻域波形

電機驅動端H位移

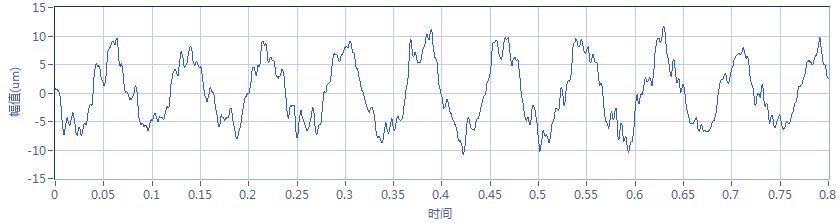

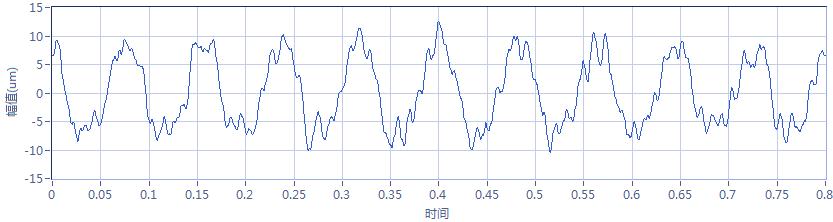

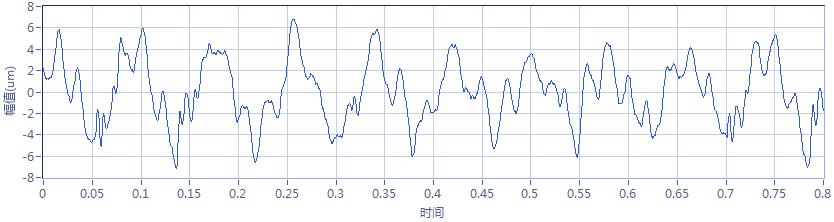

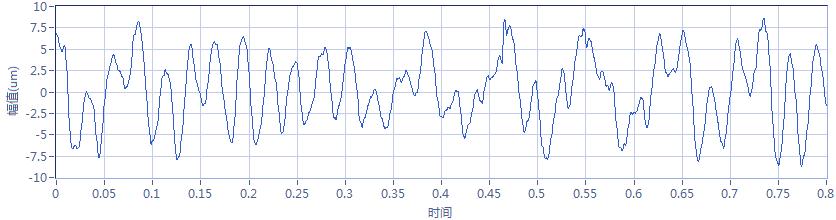

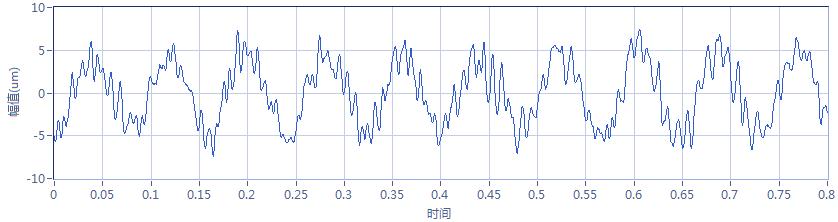

時域波形

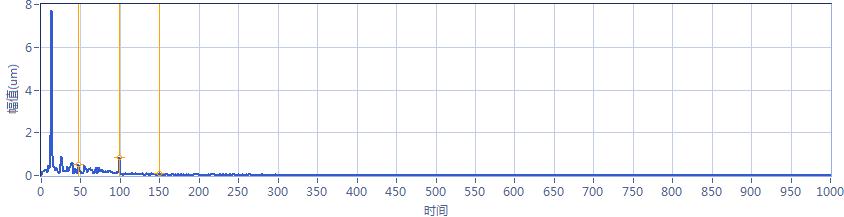

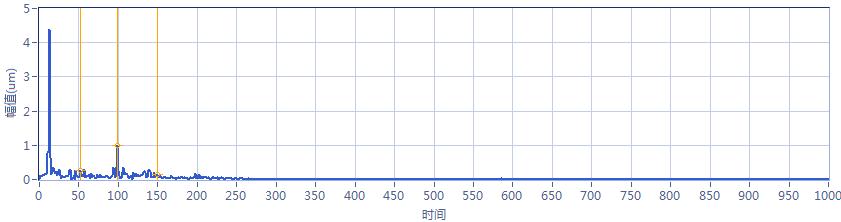

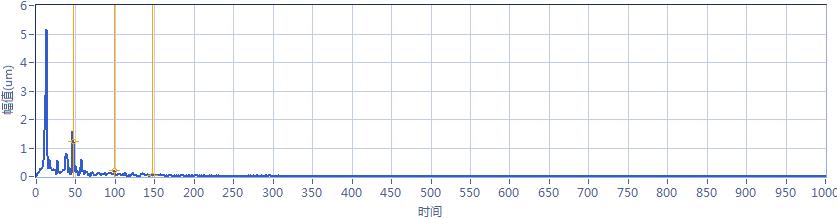

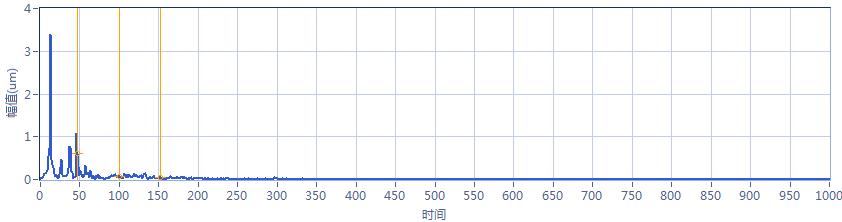

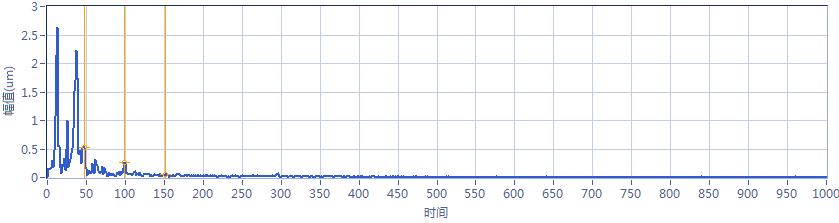

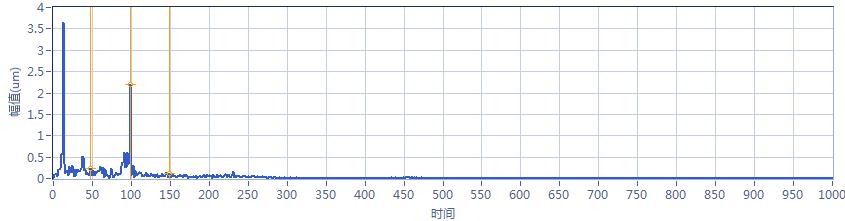

頻域波形

電機驅動端V加速度

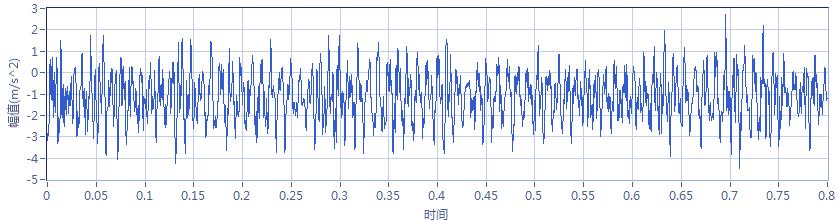

時域波形

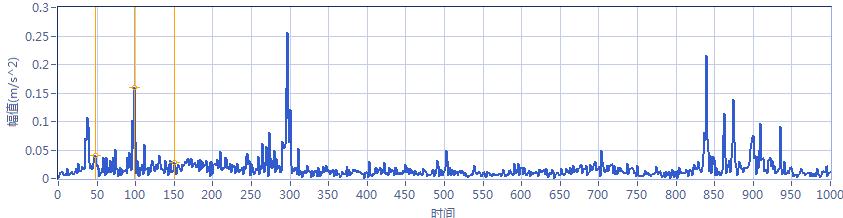

頻域波形

電機驅動端V速度

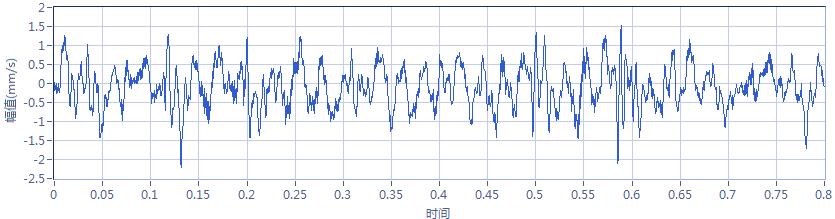

時域波形

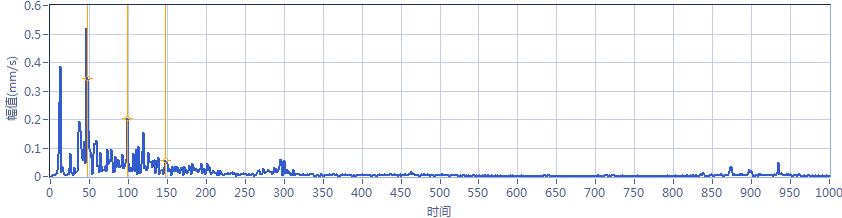

頻域波形

電機驅動端V位移

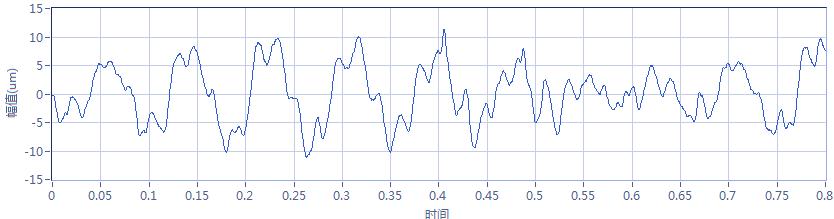

時域波形

頻域波形

電機軸伸端V加速度

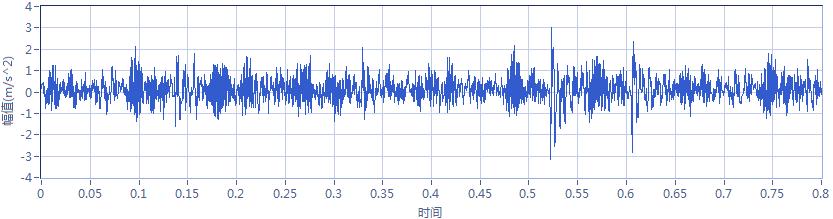

時域波形

頻域波形

電機軸伸端V速度

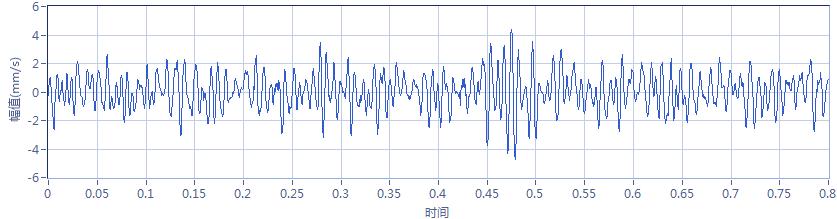

時域波形

頻域波形

電機軸伸端V位移

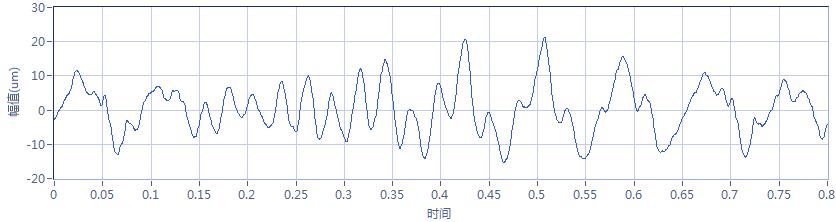

時域波形

頻域波形

電機軸伸端H加速度

時域波形

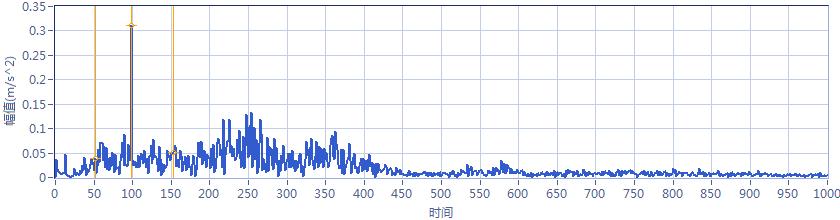

頻域波形

電機軸伸端H速度

時域波形

頻域波形

電機軸伸端H位移

時域波形

頻域波形

電機自由端H加速度

時域波形

頻域波形

電機自由端H速度

時域波形

頻域波形

電機自由端H位移

時域波形

頻域波形

電機自由端V加速度

時域波形

頻域波形

電機自由端V速度

時域波形

頻域波形

電機自由端V位移

時域波形

頻域波形

電機負載端H加速度

時域波形

頻域波形

電機負載端H速度

時域波形

頻域波形

電機負載端H位移

時域波形

頻域波形

電機負載端V加速度

時域波形

頻域波形

電機負載端V速度

時域波形

頻域波形

電機負載端V位移

時域波形

頻域波形
