一、產品概述
LC-510A系列在線狀態監測智能終端，專門針對設備的健康狀態監測及故障診斷設計，用于長時間在線監測設備運行狀態的設備，具備連續采集能力。在產品設計上充分考慮到了各工況下現場采集數業務需求，采用模塊化設計。在嵌入式軟件設計上,充分考慮了邏輯流程的合理性，實現了數據采集的便捷性。
在硬件設計上，智能振動監測終的電子部分選用了高可靠性的工業級元器件，保證了在各種工況下振動數據采集的穩定性和數據精度。設計了傳感器靈敏度自動識別功能，自適應增益調整功能，寬頻段數據采集功能，提高了設備在各類振動數據采集業務中的適用性。殼體選用鋁合金作為機身材料，在機身耐腐蝕和抗沖擊方面有比較好的機械性能，可以應對各種復雜工況。

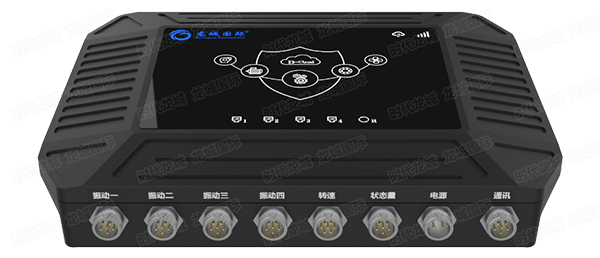

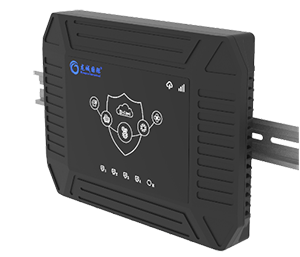

圖. 1 在線狀態監測智能終端（4通道）

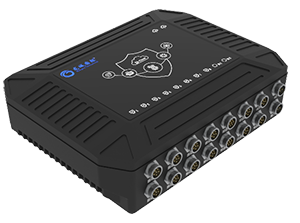

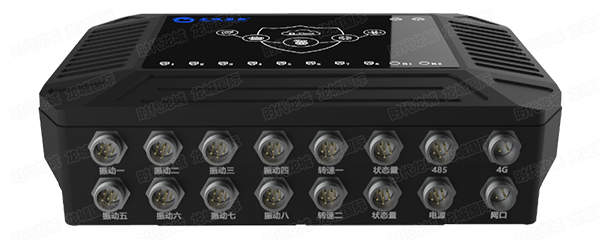

圖. 2 在線狀態監測智能終端（8通道）
二、產品功能
1.設備在線狀態監測 – 早發現、早預防、狀態維修
將傳感器安裝在現場設備上，并將其信號接入在線振動監測智能終端，在本地完成的設備數據采集，包括振動（加速度、速度、位移）、轉速、溫度、狀態量、485通訊數據，之后通有線（網線、光纖）/無線（Wi-Fi、4G）通訊將數據上傳至設備健康診斷平臺。實現設備實時看護，有設備異常時，直接通過短信、微信、郵件、APP推送通知至企業相關管理人員、設備維護人員等。
企業/遠程設備管理者，可通過電腦/手機APP進行遠程訪問，可對所有納入監測的設備進行遠程狀態監測、數據分析以及故障診斷，及時發現設備的故障苗頭，及時人為干預，避免缺陷惡化成大故障。

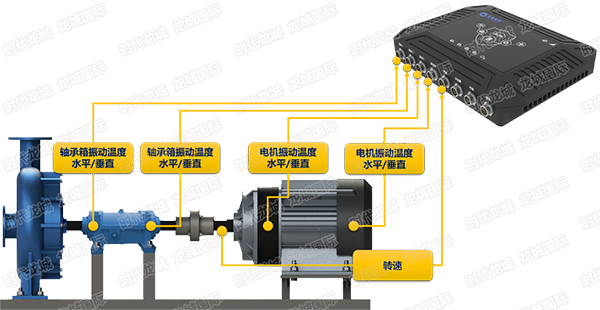

圖. 3 設備在線監測示意圖（風機，電機、軸承箱監測）

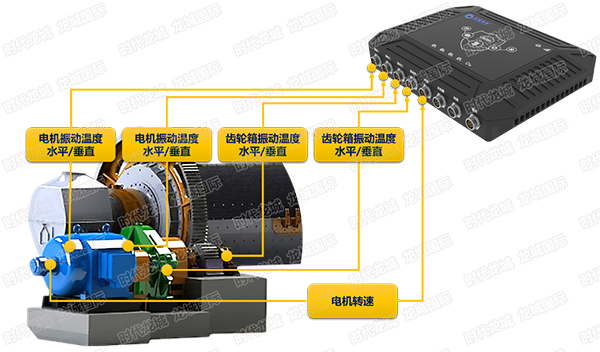

圖. 4 設備在線監測示意圖（球磨機，電機、軸承、齒輪箱監測）

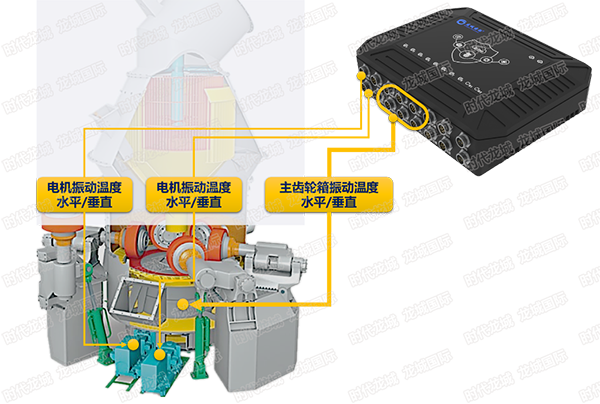

圖. 5 設備在線監測示意圖（立磨，電機、軸承、齒輪箱行星齒監測）
2.軸承診斷 – 可實時監測軸承健康狀態

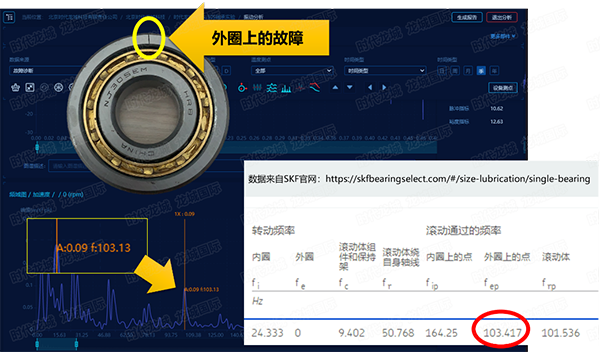

圖. 6 軸承故障診斷
3.在線動平衡 – 實現現場動平衡
風機運行中即知配重質量與角度，特別適用于引風機，除塵風機等需要經常做動平衡的風機。根據數據統計，單臺風機一年累計節省的電費就遠超出萬元。初次做動平衡時需要先加試重進行標定，之后系統自動記錄動平衡參數，運行時即知風機動平衡配重。

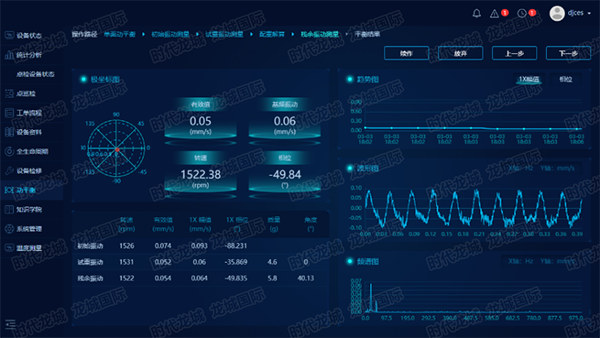

圖.7 轉子動平衡振動測量

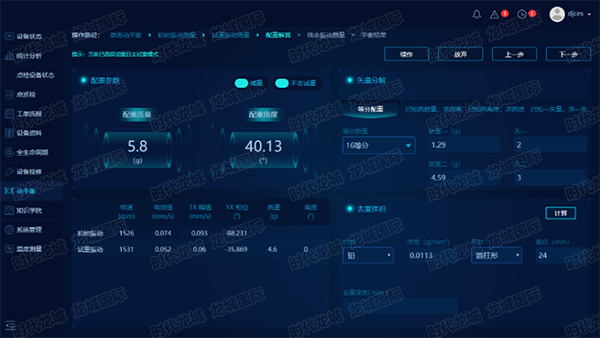

圖.8 轉子動平衡配重解算
(一)在線狀態監測智能終端
|
參數
|
指標
|
|
信號輸入
|
|
振動量通道數
|
4/8通道（可配置），并可并聯擴展
|
|
模擬量接入通道數
|
4
|
|
接觸式測溫接入通道數
|
4
|
|
轉速接入通道數
|
2
|
|
振動量接入類型
|
位移、速度、加速度
|
|
模擬量接入類型
|
電壓(AC/DC,±60 V蕞大）
|
|
電流4～20 mA
|
|
可接入電壓傳感器、電流傳感器、壓力傳感器、風速風量傳感器、
拉力傳感器、油壓傳感器、溫濕度傳感器等以模擬量輸出的各類型傳感器
|
|
轉速量接入類型
|
TTL、渦流、霍爾、光學、磁阻
|
|
振動量增益選擇
|
自動增益：1,2,4,8,32,64,128,256
|
|
振動采集觸發源
|
轉速/振動
|
|
振動采集信噪比
|
120 dB（動態范圍）
|
|
振動采樣率
|
蕞大256kHz，完全獨立采樣
|
|
轉速測量
|
30～180k RPM
|
|
接觸式測溫
|
-55～125?℃/±2%或±2℃（取大值）
|
|
信號調理
|
|
模數轉換精度
|
24位
|
|
濾波
|
高通、低通、抗混、圓滑（可設置）、帶通（可設置)
|
|
跟蹤濾波器
|
實時；每通道蕞大6nX
|
|
采樣
|
同時采集數據和處理數據（所有通道）
|
|
對應于轉速、時間或振幅的偏差（Delta）采樣
|
|
實時、同時同步采樣和非同步采樣
|
|
同步采樣率
|
128?kHz
|
|
抗混疊濾波器
|
FIR濾波器，自動適配
|
|
分析頻率
|
50kHz
|
|
譜線數
|
100、200、400、800、1600、3200、6400靈活設置
|
|
狀態指示燈LED
|
工作，轉速，通信，信號，強度
|
|
振動位移
|
3000 μm（峰峰值） / ±5%
|
|
振動速度
|
3000?mm/s（有效值） ±5%
|
|
振動加速度
|
2000 m/s2(單峰值) / ±5%
|
|
通訊接口
|
|
WiFi
|
支持
|
|
有線
|
網線/光纖
|
|
通訊速率
|
獨立模塊，蕞大100 MB/秒
|
|
移動互聯網
|
4G向下兼容
|
|
串口通訊
|
RS232
|
|
電源
|
|
供電電源
|
DC?12V/3A
|
|
工作環境及認證
|
|
工作溫度
|
-40～85?℃
|
|
工作濕度
|
0%～98% 相對濕度
|
|
防護等級
|
IP65
|
|
防爆等級
|
Ex ib II C T4 Gb
|
|
認證
|
CE認證
|
