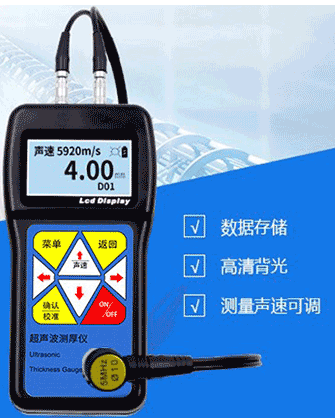

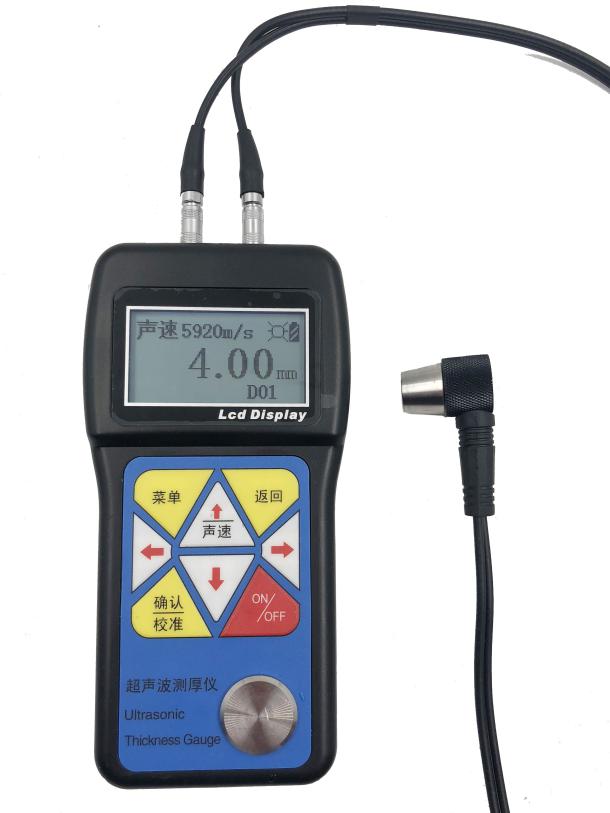

本儀器是智能型超聲波測厚儀，采用高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量?？梢詫?duì)生產設備中各種管道和壓力容器進行監測，監測它們?cè)谑褂眠^(guò)程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船等多個領域。
工作原理：
超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
式中：???? H－測量厚度；? v－材料聲速；
t－超聲波在試件中往返一次的傳播時間。
適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；

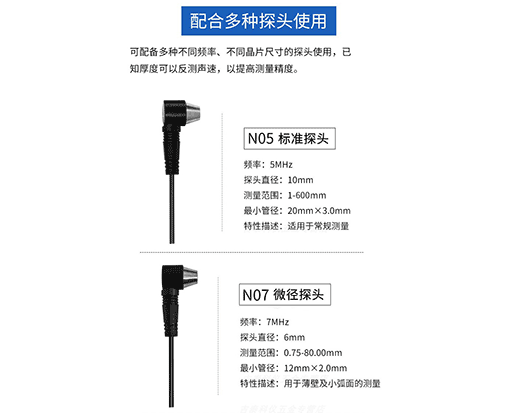

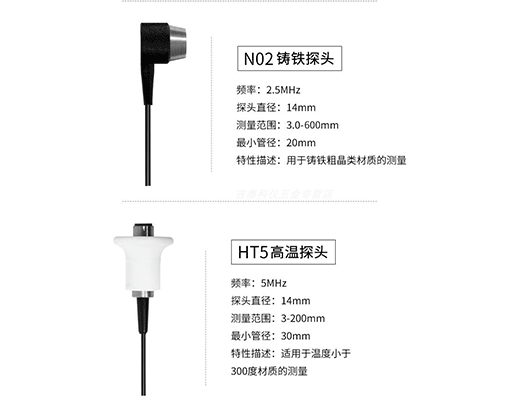

可配備多種不同頻率、不同晶片尺寸的探頭使用；
已知厚度可以反測聲速，以提高測量精度；
具有耦合狀態提示功能；
有EL背光顯示，方便在光線昏暗環境中使用；
有剩余電量指示功能，可實時顯示電池剩余電量；
具有自動休眠、自動關機等節電功能；
小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
|
項目
|
單位
|
性能指標和功能
|
|
顯示方法
|
|
高對比度的128*64液晶顯示，高亮度EL背光；
|
|
測量范圍
|
mm
|
0.75?~?600.0（鋼）
|
|
材料聲速
|
m/s
|
1000?~?9999
|
|
分辨力
|
mm
|
0.01
|
|
示值精度誤差
|
mm
|
測量范圍 0.75?~?3.3時，分辨力0.01，允許誤差±0.05測量范圍3.3?~?99.99時，分辨力0.01，允許誤差±（1‰H+0.04）測量范圍100.0?~?300.0時，分辨力0.01，允許誤差±3‰H測量范圍300.0?~?600.0時，分辨力0.01，允許誤差±5‰H注：H為測量的厚度
|
|
測量周期
|
|
單點測量時每秒鐘6次；
|
|
校正模式
|
|
配機試塊4mm自動校正 /用戶自定義校正（單點校正 /雙點校正）
|
|
測量功能
|
|
min讀數俘獲、平均測量、設限測量、差值測量 等軟件功能可選
|
|
測量模式
|
|
R-B1（發射脈沖至一次回波）
|
|
動態測聲速功能
|
|
可利用輸入已知厚度，動態掃查測讀被測工件的聲速
|
|
智能電源功能
|
|
開機閑置一段時間后，儀器會自動關機電池低壓指示
|
|
蜂鳴器
|
|
校準提示、超限提示
|
|
存儲
|
|
40組測厚數據（僅測量值，聲速值）40組參數數據集（包括測量值、儀器設置等參數）
|
|
語言
|
|
中文/英文 可選
|
|
單位制式
|
|
公制/英制可選
|
|
工作時間
|
h
|
≥30
|
|
供電模式
|
|
二節5號電池
|
|
工作溫度
|
℃
|
-10?~?40
|
|
重量
|
g
|
約245g（含電池）
|
|
尺寸
|
mm
|
145mm×74mm×32 mm（高×寬×厚）
|
工作條件:
環境溫度：操作溫度－20℃～＋50℃；存儲溫度：-30℃～＋70℃
相對濕度≤90％；周?chē)h(huán)境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
材料聲速表:
|
材料
|
聲速
|
|
|
|
|
|
In/us
|
m/s
|
|
鋁
|
Aluminum
|
0.25
|
6340-6400
|
|
鋼
|
Steel, common
|
0.233
|
5920
|
|
不銹鋼
|
Steel,
stainless
|
0.226
|
5740
|
|
黃銅
|
Brass
|
0.173
|
4399
|
|
銅
|
Copper
|
0.186
|
4720
|
|
鐵
|
Iron
|
0.233
|
5930
|
|
鑄鐵
|
Cast Iron
|
0.173-0.229
|
4400－5820
|
|
鉛
|
Lead
|
0.094
|
2400
|
|
尼龍
|
Nylon
|
0.105
|
2680
|
|
銀
|
Silver
|
0.142
|
3607
|
|
金
|
Gold
|
0.128
|
3251
|
|
鋅
|
Zinc
|
0.164
|
4170
|
|
鈦
|
Titanium
|
0.236
|
5990
|
|
錫
|
Tin
|
0.117
|
2960
|
|
丙烯酸(類)樹脂
|
|
0.109
|
2760
|
|
環氧樹脂
|
Epoxy resin
|
0.1
|
2540
|
|
冰
|
Ice
|
0.157
|
3988
|
|
鎳
|
Nickel
|
0.222
|
5639
|
|
樹脂玻璃
|
Plexiglass
|
0.106
|
2692
|
|
聚苯乙烯
|
Polystyrene
|
0.092
|
2337
|
|
陶瓷
|
Porcelain
|
0.23
|
5842
|
|
聚氯乙烯
|
PVC
|
0.094
|
2388
|
|
石英
|
Quartz glass
|
0.222
|
5639
|
|
硫化橡膠
|
Rubber,
vulcanized
|
0.091
|
2311
|
|
聚四氟乙烯
|
Teflon
|
0.056
|
1422
|
|
水
|
Water
|
0.058
|
1473
|
