? ? ? ?LC-500A在線振動監測終端是用于長時間在線監測設備運行狀態的設備，在產品設計上充分考慮到了各工況下現場采集數據業務需求。
? ? ? ?在軟件系統設計上軟件采集流程設計合理，簡化了采集現場數據采集人員操作步驟，實現了數據采集的便捷性。
? ? ? ?儀器選用鋁合金作為機身材料，在機身耐腐蝕和抗沖擊方面有比較好的機械性能，可以應對各種復雜工況。

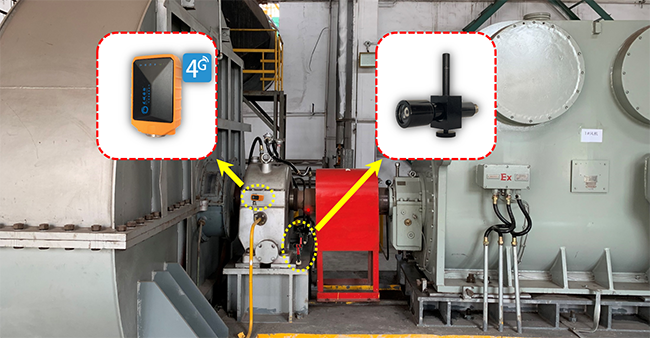

? ? ? ?LC-500A在線振動監測終端是一種固定安裝式振動在線監測裝置?？蓽y量機械振動的加速度、速度、位移，并具有超限報警功能。主要用于對工礦企業中重要設備的振動監測和報警。
● 具有獨立的報警?？煞浅７奖愕鼐?確設定報警和危險值、并可隨之查看報警和危險設定值。
● 可采集：振動（加速度、速度、位移）、溫度、轉速
●增益均可自動調整，便于對系統的校準，調整方便，精度高，穩定可靠
● 與本地服務器和云平臺通過4G網絡通訊，實現遠程監控。
● 遠程監控軟件，通過遠程監控可以實現遠程監控報警，數據記錄與趨勢分析，設備狀態評估及診斷。

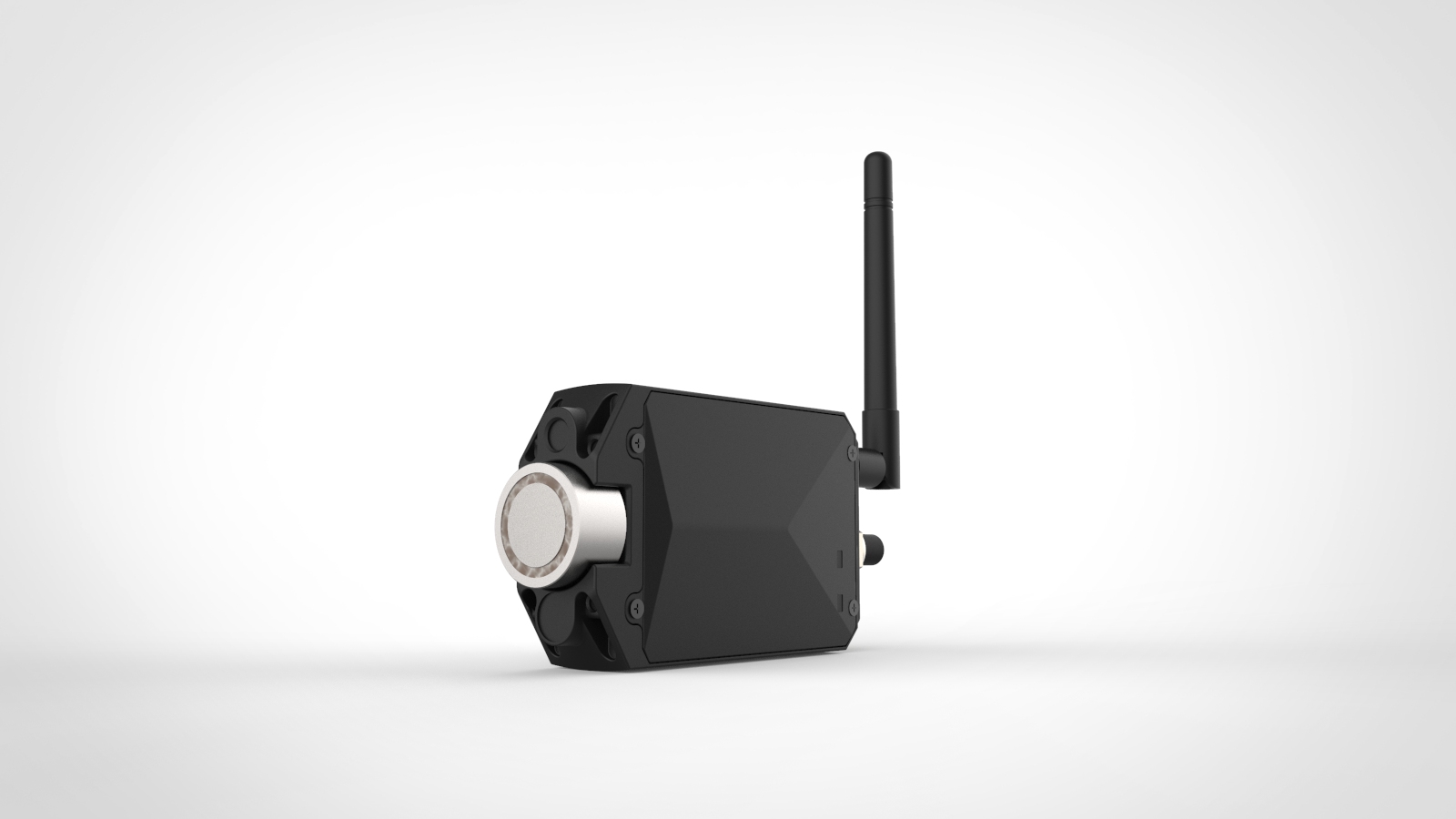

88（H）×53（W) ×25(T)mm? 含安裝基座 不含天線
傳感器及通信接口位于設備頂部，接口說明如下：
電源：專用電源適配器接口。
通訊：專用通訊電纜接口；專用4G天線接口。
云平臺簡介
龍城國際云診斷平臺系統致力于設備健康狀態（運行狀態）監測診斷，旋轉機械設備振動監測與故障診斷。包括設備運行數據采集的終端物理層的各種檢測儀器，點檢儀器，以及軟件系統設備健康狀態的診斷系統即設備故障診斷專家系統。
|
參數
|
指標
|
|
動態特性要求
|
|
傳感器
|
加速度傳感器、接觸式溫度傳感器（選配）、紅外溫度傳感器（選配）
|
|
測量
|
單軸,可同時測量加速度A，速度V，位移D，包絡，溫度
|
|
振動靈敏度
|
50mV/g
|
|
振動量程
|
100 g
|
|
振幅線性
|
≤5%
|
|
橫向靈敏度
|
＜5%
|
|
頻率響應
|
10～5kHz（±5%）；1～10kHz（±3dB）
|
|
分析頻寬
|
100～20K Hz
|
|
譜線數
|
100、200、400、800、1600、3200、6400靈活設置
|
|
振動量程參數
|
加速度（單峰值）0.1-199.9m/s2?
|
|
速度（有效值）0.1-199.9mm/s
|
|
位移（峰峰值）1-1999/um
|
|
振動測量精度
|
±5%
|
|
振動測量增益
|
1、2、4、8倍自動調整
|
|
諧振頻率
|
28kHz（典型值）； 22kHz（蕞小值）
|
|
沖擊測量
|
支持
|
|
測振響應時間
|
＜0.4s
|
|
紅外測溫響應時間
|
＜0.4s
|
|
紅外測溫測量范圍
|
-60℃～380℃
|
|
紅外測溫測量精度
|
20℃～200℃ ±1%或±1℃（取大值）
|
|
200℃～380℃ ±2%或±2℃（取大值）
|
|
-60℃～20℃ ±2%或±2℃（取大值）
|
|
紅外測溫距離系數
|
12:1
|
|
紅外測溫發射率
|
0.1～1.0（可調）
|
|
紅外測溫激光瞄準
|
＜1mW 650nm 激光等級II級
|
|
接觸式測溫測量范圍
|
-55℃～125℃
|
|
接觸式測溫測量精度
|
±1%或±1℃（取大值）
|
|
接觸式測溫響應時間
|
＜2s
|
|
轉速測量范圍
|
30～180000 RPM
|
|
數據采集
|
靜態數據（總值）、動態數據（頻譜）
|
|
電學特性要求
|
|
供電條件
|
可充電鋰電池（選配），DC12V
|
|
指示燈
|
電源指示、通訊指示燈
|
|
接地
|
外殼與信號絕緣，內部屏蔽
|
|
保護裝置
|
橡膠外套，絕緣、防滑、防摔等特性
|
|
通訊特性要求
|
|
通訊方式
|
4G
|
|
通訊速率
|
1MB/s
|
|
傳輸時間
|
＜ 0.6s（1024點）
|
|
通訊頻率
|
2.4GHz
|
|
天線
|
外置
|
|
環境特性要求
|
|
工作環境
|
-40℃～85℃（外供電）
-20℃～70℃（電池供電）
|
|
存儲溫度
|
-20℃～60℃
|
|
振動極限
|
400gpk
|
|
沖擊極限
|
4000gpk
|
|
封裝
|
整體密封
|
|
物理特性要求
|
|
質量
|
165g（外供電）
|
|
體積
|
86mm * 54mm * 23mm（外供電）
|
|
安裝方式
|
強磁吸附、M8螺紋
|
|
耐磕碰
|
1米跌落水泥地面，能正常使用、且外殼無損壞
|
|
防護等級
|
IP66
|
