???? 單面動平衡是針對轉子靜不平衡的一種平衡方法。這種平衡是在轉子的一個靠近重心的半徑平面上進行平衡校正，精確地消除轉子的靜不平衡。特別是在現場情況下，對已裝配成整機的轉子進行現場動平衡效果*。如風扇、離心機式通風機、砂輪、機動卡盤、飛輪、聯軸器等盤形轉子。在現場動平衡中，對于在一個固定轉速下平衡，有時采用單平面平衡也是很有效的。
現場動平衡*簡單，而且*普遍的基本方法是單面動平衡。下面通過一個例子詳細地說明單平面動平衡的方法。

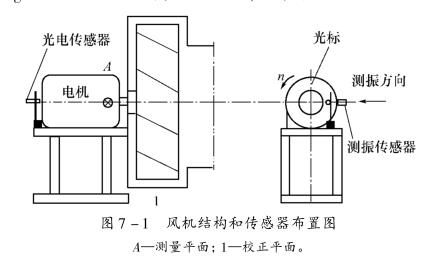

???? 如圖所示是一個離心式鼓風機的簡單機構示意圖。風機葉輪直徑約600mm，質量約90kg。用18.5kW的異步電機驅動，工作轉速為1470r/min。
???? 這是一個非常典型的單面動平衡例子。因為風機葉輪的寬度相對于葉輪的直徑很小，所以，可以認為是圓盤狀轉子。采用單平面平衡就足以減少轉子的不平衡和每個軸承的基頻振動達到允許值。
???? 旋轉風機葉輪內側背板作為校正平面1，因為這個平面靠近重心平面。采用焊接方法把平衡配重加到這個平面上。用具有磁力座的振動傳感器直接吸附在電機上靠近風機的一側，作為不平衡振動測量平面A。因為風機葉輪直接裝在電機軸上，所以，可以通過測量電機的振動反映風機葉輪的不平衡。測量方向選擇水平方向，因為垂直的支承剛度比水平方向高，所以垂直振動較小。
