???? 上一次我們講了鼓風機的單面動平衡6個步驟中的前4個——安裝測試儀器、測量風機原始不平衡振動、加試驗配重和試驗運轉，現在我們來詳細了解第5個步驟——計算校正質量。
???? 一般現場動平衡儀通過集成在一起種的微處理器自動計算出校正配重，并且通過數字顯示出校正配重的數量和相位角度。儀器在進行計算之前，需要人工輸入試驗配重。然后還要考慮一個問題即是否去除試重？如果試重使不平衡振動減小反而使振動增大了。所以，選擇去除試重的方法計算平衡配重，平衡儀器計算的動平衡配重結果如下：
???? 在平面1的配重：20.3g∠256o
???? 雖然現代化的今天，手工圖形計算校正配重不再需要了，但這種方法特別清楚直觀、容易實施，并且能增加對基本原理的理解。當平衡出現困難時，但是經常發生的情況，此時手工圖形計算法就顯示其優勢了，能夠簡單地回復并驗證就散方法。用圖形法手工計算校正*要準備一張級坐標圖紙。
其具體做圖方法如下：

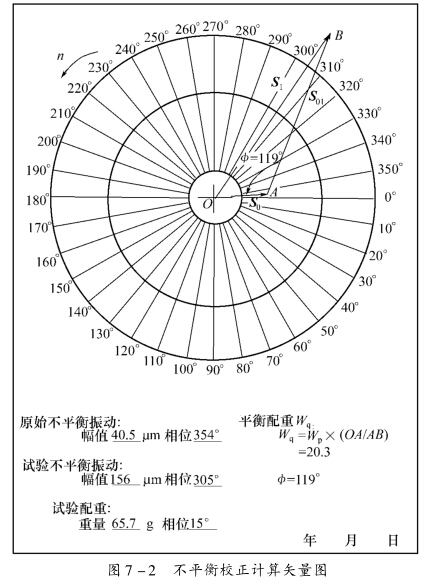

（1）???? 將測量的原始不平衡振動的數據40.5μm(P-P)∠354o按一定比例畫在圖中。從坐標原點O沿著原始不平衡相位角354o畫一條直線。其長度比例取I=OA/40.5=500，則40.5μm原始不平衡矢量的長度為20.25mm，其矢量表示為S0。
（2）???? 將測量的實驗運轉不平衡振動的數據156μm(P-P)∠305o用同樣的方法同一尺寸比例畫在圖中。即在305o方向上畫OB直線，其長度OB=156μm×500=78mm，其矢量表示為S1 。然后連接A點和B點，有矢量S01 它表示了加上實驗質量67.5g∠15o后原始不平衡振動矢量的變化。
（3）???? 計算平衡配重，測量AB兩點的距離，AB=66mm其平衡配重的數量為：
Wq=Wp×(OA/AB)=65.7×(20.25/66)=20.3(g)
???? 式中，Wp 為試驗質量。
???? 用角度尺（半圓儀）測量Φ角為119o,試驗加重角度15o減去Φ角119o就是平衡配重所要加的角度256o。平衡配重的數量按照上面的公式可以精確地計算出來，平衡配重索要加的相位角要根據分度方向以及原始振動相位和試運轉振動相位的關系確定。本例是逆著轉子旋轉方向分度的，試運轉振動相位（305o）提前于原始振動相位(354 o)的情況下。通過實踐證明：試驗加重相位角減去振動相位變化角Φ等于動平衡配重的相位角，即15o-119o= -104o。因為一個圓周是360o，所以360o-104o=256o。
???? 不論手工做圖計算還是儀器自動計算的平衡配重結果為：20.3g∠256o，這樣首先把試加質量去掉，然后加上平衡配重。注意：*的平衡要求相應精確的稱重和角度放置。不論是平衡配重還是試驗配重都應精確地稱重和角度測量。
???? 除了數字顯示和計算，*現代化便攜現場動平衡儀還可以圖形顯示原始不平衡振動、試驗運轉振動和校驗運轉振動的矢量。在這個圖中可以觀察到不平衡變化的振動反應和確定不平衡校正。
???? 校正質量計算安置好以后現場動平衡的工作并沒有完，還有*一步——檢驗運轉，想了解更多情況請繼續關注 yarjuo.cn 或撥打**電話：400-6616-001 北京時代龍城科技有限責任公司專業團隊竭誠為您服務！
