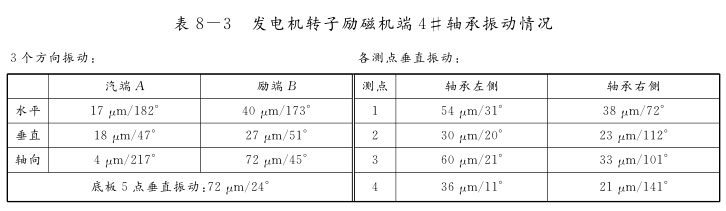

??? 發(fā)電機轉子勵磁機端4#軸承軸向振動大，首先在1200r/min測量了3#、4#軸承3個方向的振動，并對4#軸承進行多點振動測量，測量結果見下表。
?
?
?
?
??? 從三個方向的振動看，勵磁機端軸向振動*，汽輪機端的軸向振動很小。這是由于汽輪機端的軸承與汽輪機的2#軸承裝在一個比較大的軸承箱內，其軸承的軸向剛度比較大。
?
?

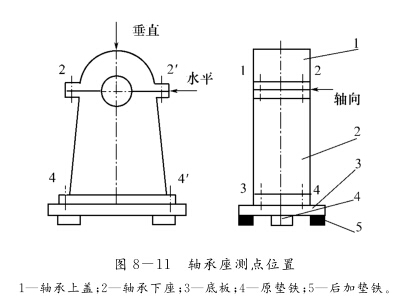

??? 從勵磁機端軸承各點的垂直振動可以看出，1點和2點、3點和4、1′點和2′點、3′點和4′的振動差14μm左右。并且，軸承座各點的振動越靠近底板基礎越大，軸承中分面1、2點比軸承定點大10μm，軸承座底腳3、4點比1、2點大6μm，底板振動更達72μm。這說明基礎不穩(wěn)，軸承座的支承剛度分布不均是造成軸向振動大的主要原因。后來打開軸承座底板下的二次灌漿混凝土，發(fā)現底板下的墊鐵位置不合理，在軸承座底下沿轉子軸系兩側沒有墊鐵支承，所以軸承座軸向剛度很低，產生較大的軸向振動。這樣，在軸承底下兩側增加了兩塊墊鐵，使基礎支承穩(wěn)定，提高軸承的軸向剛度，解決了軸向振動大的問題。勵磁機端軸承的軸向振動由72μm降到19μm。
?
?
?
?
