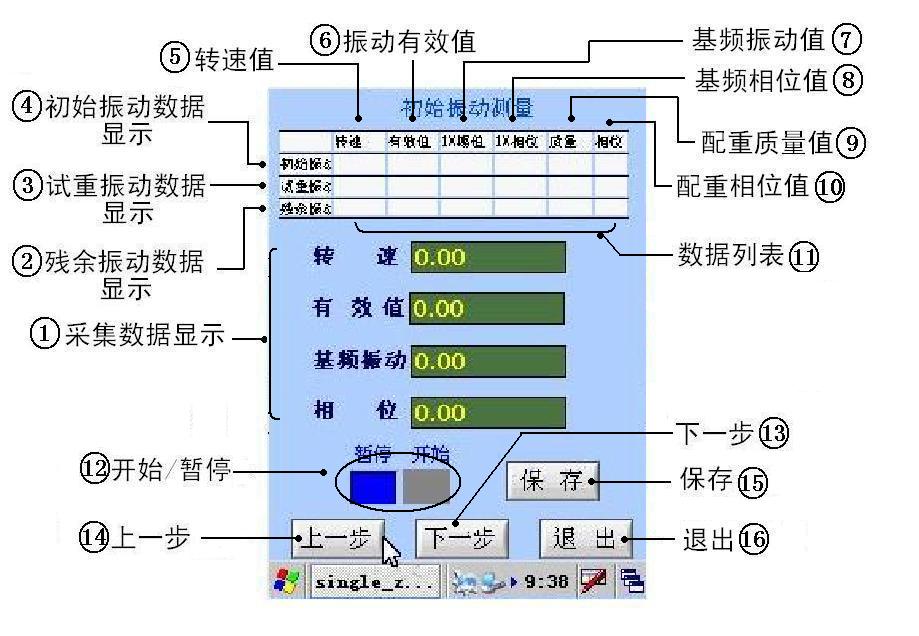

手持式動平衡儀初始振動測量界面

圖：初始振動測量界面

[手持式動平衡儀顯示項目]

1．采集數據顯示：

顯示正在采集的初始振動數據參數，轉速值、振動有效值、基頻振動值、相位值。

2．殘余振動數據顯示：

顯示已保存的殘余振動各數據值（在此界面一般顯示為空）。

3．試重振動數據顯示：

顯示已保存的試重振動各數據值（在此界面一般顯示為空）。

4．初始振動數據顯示：

顯示已保存的初始振動各數據值（在保存數據后，顯示采集的初始振動數據）。

5．轉速值：

顯示已保存數據中轉子的各轉速值。

6．振動有效值：

顯示已保存數據中轉子的各振動有效值。

7．基頻振動值：

顯示已保存數據中轉子的各一倍頻振動值。

8．基頻相位值：

顯示已保存數據中轉子的各一倍頻相位置。

9．配重質量值：

顯示已保存數據中轉子的各配重質量。

10．配重相位值：

顯示已保存數據中轉子的各配重相位。

11．數據列表：

顯示已保存的各組數據。

?

[手持式動平衡儀按鈕功能]

12．開始/暫停：

開始/暫停采集（藍色為選中，系統默認為暫停）。

15．保存：

保存采集回來的數據到數據庫。

13．上一步：

返回基本信息錄入界面。

14．下一步：

繼續進入輸入試重界面。

16．退出：

返回主界面。

?
