交流異步電機的基本結構及工作原理
交流異步電動機分為鼠籠式和繞線式兩類，它們的區(qū)別在于轉子繞組結構的不同，
但運行及啟動特性完全相同，在我廠只有空壓機電機采用繞線式，其余電機均為鼠籠式。
一、鼠籠式電動機基本結構

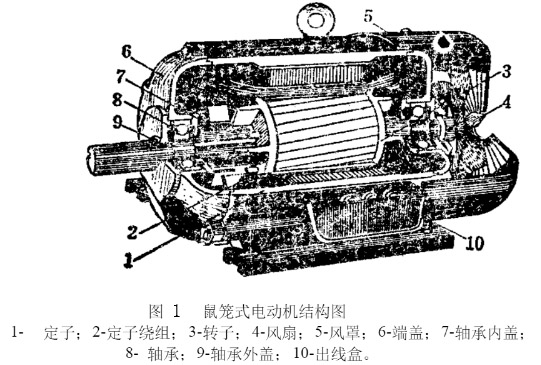

鼠籠式電機是由靜止的定子部分和轉動的轉子部分組成。定、轉子之間有一空氣隙(一般為 0.2~2mm)，用于定子旋轉磁場穿過此氣隙，從而切割轉子繞組。此外，在定子兩端有起支撐作用的端蓋、軸承以及軸承內外蓋，為了形成冷卻風路，在定子一側裝有風罩，定子繞組端頭引線連接到機座外接線盒的端子上。轉子上除有鐵芯和鼠籠繞組外，還有軸、風扇等部件。其結構如圖 1 所示，
1、定子
定子由機座、定子鐵芯和定子繞組構成。
定子機座是支撐定子鐵芯的部件，小型電機用鑄鐵制成，大型電機用鋼板焊成。
定子鐵芯由厚 0.5mm 的硅鋼片疊壓成整體后，裝入機座。定子鐵芯構成電動機的定子磁路，為了減小渦流損耗，疊片間需經絕緣處理，一般涂絕緣漆。
定子繞組，小型異步電機定子繞組用高強度漆包圓銅線或鋁線繞制而成;大型異步電機則采用矩型截面的銅或鋁線制成線圈放在定子槽內。
2、轉子
轉子由轉軸、轉子鐵芯和轉子繞組構成。
轉軸一般用中碳鋼作材料，它起到支撐、固定轉子鐵芯和傳遞功率的作用。
轉子鐵芯形成轉子磁路，也采用厚 0.5mm的硅鋼片，疊壓成整體的圓柱形套裝在轉軸上，轉子鐵芯外圓的槽內放置轉子繞組。
鼠籠式電機的轉子，在沒有鐵芯時，整個繞組的外形就象一個鼠籠，它的銅條或鋁條作轉子導體，在導體的兩端用短路環(huán)(也稱端環(huán))短接，構成閉合回路。
