分子泵被廣泛應用在制燈、玻璃鍍膜、柔性太陽能電池設備及科研設備中，在應用過程中難免出現故障，其中有一種故障是由轉子動平衡不好引起的，需要重新進行轉子動平衡。 2016年4月我公司應蘇州某機電公司需求對該公司出現動平衡故障的分子泵進行了動平衡服務，服務報告如下：

分子泵動片圖片

分子泵要求精度很高，內部軸承是陶瓷軸承，由動片與靜片組成，美歐機電公司有一臺分子泵動平衡做到1.4mm/s，再也無法做下去，找不到原因，故此請我公司到現場處理。

我們采集分子泵初始振動測得振動速度有效值為3.6475mm/S ，基頻副值為1.8138mm/s，依據數據可初步判定出分子泵處于動平衡不良造成的振動大，但因為觀察分子泵底座是由尼龍墊羅列而成所以基礎不穩，可能造成振動大的部分原因。根據頻譜顯示3倍頻4倍頻頻繁出現1/2倍頻也略微出現。軸承與軸之前有間隙。因1倍頻占主導所以可做動平衡。

初始振動

經過一次平衡，振動有效值從3.6475mm/s降到2.5587mm/s二次平衡降到了2.0257mm/s

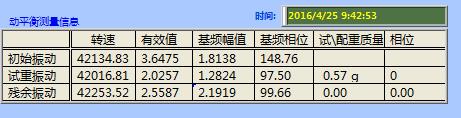

一次平衡數據

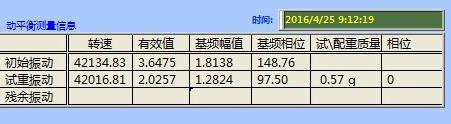

二次平衡數據

再繼續動平衡就沒什么效果了，振動值始終沒有變化，趨勢還會上升，因此讓現場人員把分子泵拆開，經過現場人員拆解分子泵，用烤槍烘烤，始終沒有拆開，無法檢查分子泵內部，為了讓廠家更明顯的看出動平衡量效果，把分子泵轉子本身所有配種全部拆掉（包括出廠配重）。

經過拆解配重測得數據反而振動值減小了，再次進行動平衡校正。如下圖：

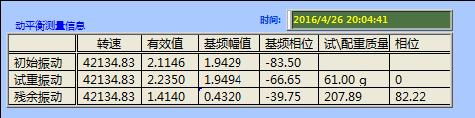

一次平衡

二次平衡

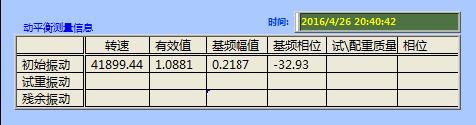

*終振動有效值降到1.0881mm/s，基頻振動降到0.2187mm/s，這可以看出，分子泵振動不是因為轉子動平衡的原因造成的。

處理意見：

首先分子泵底座需要更換，做個工裝穩定底座避免分子泵晃動，（鐵板也比尼龍板好）不要羅列多層這樣會不穩，因為分子泵轉速過高。

拆解分子泵檢查軸承是否損壞、軸承與軸之間是否調好間隙。

拆解后動平衡需要重新調整。

加試重時看看相位、副值是否有變化，（20%左右）有變化再進行配重

每次做動平衡時配種質量要注意，擰少勿多。

動平衡采集數據時轉速要一致，初始振動與試振動不能偏差太大。

因為分子泵要求精度很高，一次配重降不到合格范圍，進行二次配種，如果二次配種還沒有達到合格范圍，或是增大，把這次配種拆掉，用上組數據做初始振動，再進行試重，平衡操作。
